Газовый генератор CTG 190CG (380 В) на 150 кВт

150 кВт / 380 В
Товар изготавливается на заказ | Срок отгрузки от 98 до 112 дней
Назначение генератора: Резервный
Моторесурс: 30000
Уровень шума(дБ):
Расход топлива: 100% мощности: 48 куб.м/ч; 75% мощности: 37 куб.м/ч; 50% мощности: 26,2 куб.м/ч
Обороты двигателя, (об/мин): 1500
Автозапуск (АВР): Дополнительная опция

CTG CG — это электростанция промышленного класса. Ее используют как основной или резервный источник питания для объектов инфраструктуры.

Газовый генератор CTG CG собран на двигателе Cummins. ДВС спроектирован и собран в Германии. В нем установлена система жидкостного охлаждения и электрический регулятор оборотов. Работает по технологии обогащённой топливной смеси (rich burn, RBG). Моторы RBG дешевле, чем те, которые работают на смеси lean burn. В конструкции цилиндров двигателя предотвращены детонационные процессы. Cummins может работать на топливе низкого качества.

Переменный ток генерирует альтернатор Leroy Somer. Это синхронный, бесщеточный ГПТ. Стабильность напряжения на выходе равна 1 %.

Газовая электростанция CTG CG установлена на стальную раму. Для управления ГУ в нее вмонтирован пульт с панелью DSE7320. На экране ПУ в реальном времени отображаются мощность, напряжение, обороты двигателя и количество отработанных моточасов. В DSE7320 можно выбрать язык интерфейса, просмотреть журнал событий и настроить синхронную работу нескольких газогенераторов.

Комплектация генераторной установки CTG CG:

  • индустриальный глушитель;

  • автомат защиты;

  • АКБ;

  • зарядное устройство АКБ;

  • подогреватель ОЖ 220В;

  • газовая линейка;

  • газовый редуктор.

Двигатель
Рекомендуемое масло 10W-30 от -10 до +10 или Синтетика 5W-30 от -25 до +10
Макс время работы без остановки 250
Моторесурс 30000
Марка двигателя Cummins
Модель двигателя 6CTAA8.3G
Объем двигателя, куб.см 8300
Количество цилиндров 6
Охлаждение жидкостное
Обороты двигателя, (об/мин) 1500
Контроль уровня масла есть
Тип двигателя рядный
Тип топлива метан
Расход топлива 100% мощности: 48 куб.м/ч; 75% мощности: 37 куб.м/ч; 50% мощности: 26,2 куб.м/ч
Рабочее давление газа, кПа 7-20
Автоматическое отключение при низком давлении масла есть
Автоматическое отключение при перегреве двигателя есть
Автоматическое отключение при повышенных оборотах двигателя есть
Останов по низкому уровню масла есть
Объем масла 24
Генератор переменного тока
Производитель альтернатора Leroy Somer LSA44.3VL14
Степень защиты IP-23
Тип альтернатора синхронный
Коэффициент мощности 0.8
Номинальный ток, А
Автомат защиты, А
Частота 50 Гц
Мощность номинальная, кВт 120
Мощность максимальная, кВт 150
Защита от перегрузки есть
Конструктивные особенности
Уровень шума(дБ)
Назначение генератора Резервный
Автозапуск (АВР) Дополнительная опция
Размеры (ДхШхВ), мм 2500x1100х1500
Аккумуляторная батарея 24В, в комплекте
Счетчик моточасов есть
Тип запуска Электростартер, или автоматический (опция)
Дополнительно
Напряжение, В 380
Масса, кг 1500
Исполнение открытое
Габаритные размеры, вес
Высота, мм 1500
Длина, мм 2500
Ширина, мм 1100
Сервисное обслуживание
Замена масла Ежегодно или каждые 500 часов
Замена масляного фильтра Ежегодно или каждые 500 часов
Замена свечей Ежегодно или каждые 500 часов

Сформировать коммерческое предложение:

Отправляя свои данные вы соглашаетесь с Политикой конфиденциальности

Монтаж, подключение и установка газовых генераторов CTG в кожухе

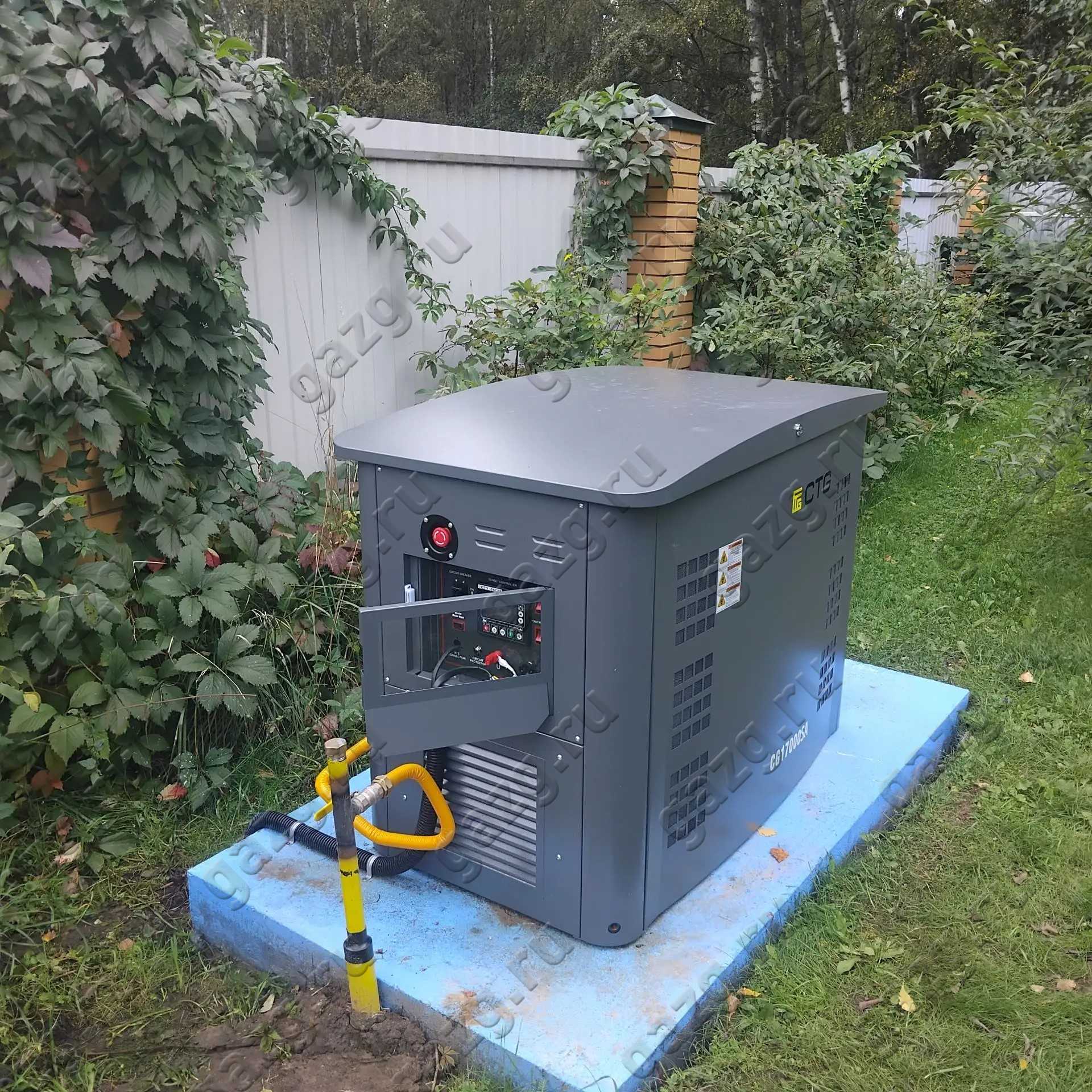

Генераторы CTG уличного типа, но их можно устанавливать как на улице на отмостку рядом с котельной или с газовой магистралью, так и в помещении. На улицу через стену выводят газовую магистраль и электрические кабели силовые и управляющие от блока коммутации (автозапуска). Блок коммутации (атозапуска) можно устанавливать как на улице, так и в помещении. Соответственно в нём коммутируются силовые кабели от вашего вводного автомата и управляющие кабели к генератору.
При установке в помещении нужно делать приточную и оточную принудительную вентиляцию.



Обращаем ваше внимание на то, что монтаж и подключение генераторных установок должны осуществляться квалифицированными сотрудниками! Наши монтажники являются сертифицированными производителем Mitsui специалистами и выполнят все виды работ связанные с монтажом и пусконаладкой. В каждом отдельном случае составляется подробная смета работ после консультационного выезда на объект. Как правило, консультационный выезд осуществляется до покупки оборудования. В большинстве случаев стоимость установки генератора с блоком автоматики колеблется от 30 до 50 тыс. рублей и зависит, прежде всего, от длины кабелей, работ по прокладке, монтажу блока и пр.

Что касается подключения к магистральному газу, то подключение можно осуществить через тройник от газового котла. В случае необходимости врезки в газовую магистраль необходимо получать новые ТУ в газовой службе и делать новый проект. Имеется возможность воспользоваться такой услугой, как шеф-монтаж. Сумма за монтаж в этом случае будет значительно меньше (35-45 тысяч рублей), но все сложные виды работ клиент осуществляет своими силами, под руководством нашего инженера-монтажника. В случае, если для безопасности генератор необходимо спрятать, то его можно поставить в будку при условии, что в будку поступает свежий воздух и генератор, формально, стоит на улице, как бы под навесом…
