Газовая электростанция (генератор) Федвиг – DOOSAN 100 кВт (380В) на 100 кВт

100 кВт / 380 В
Товар изготавливается на заказ

Необходима предоплата 40%

Двигатель: DOOSAN P086TI
Ресурс до кап. ремонта, м.ч.: 40 000
Генератор: Leroy Sommer LSA 44.2 S75 (100 кВт)
Номинальный ток, А: 194,4
КПД, %: 44
Удельный расход топлива, нм³/кВт-ч: 0,24
Фото Наименование товара Цена, руб Наличие

Федвиг – DOOSAN 100 кВт (380В) Федвиг – DOOSAN 100 кВт (380В) 0 Товар изготавливается на заказ

Когенерация тепла Когенерация тепла 0 1 600 000 Товар изготавливается на заказ

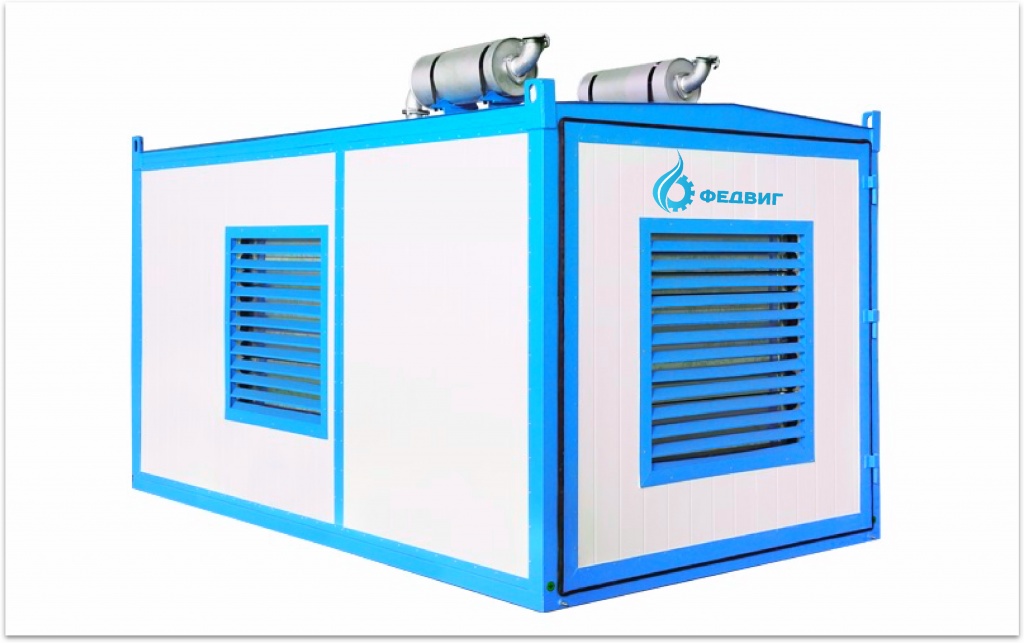

Контейнер Контейнер 0 650 000 Товар изготавливается на заказ

Основной контроллер ComAP Основной контроллер ComAP 380 000 Товар изготавливается на заказ

Пуско-наладочные работы Пуско-наладочные работы 0 150 000 Уточняйте по телефону

Синхронизация с сетью и гпу Синхронизация с сетью и гпу 0 380 000 Товар изготавливается на заказ

Шумогашение Шумогашение 0 125 000 Товар изготавливается на заказ
Итого за комплект в выбранной комплектации: 0 Заказать
Двигатель
Двигатель DOOSAN P086TI
Марка двигателя Daewoo Doosan
Количество цилиндров 6
Частота вращения двигателя, об/мин 1500
Генератор Leroy Sommer LSA 44.2 S75 (100 кВт)
Давление газа, мБар 50 (низкое)
Тип двигателя газовый
Свечи зажигания Bosch
Тип газа природный, пропан-бутан, синтез, попутный нефтяной, шахтный метан, Био
Система впуска с трубокомпрессором
Объем системы охлаждения, л 14
Рабочий объем 8,1
Степень сжатия 14,5
Расход газа 26
Диаметр цилиндра, мм 111
Ход поршня, мм 139
Генератор переменного тока
Степень защиты IP23
Номинальный ток, А 194,4
КПД генератора, % 91,5
Марка генератора Leroy Somer (Франция)
Конструктивные особенности
Модель P086TI
Размеры (ДхШхВ), мм 1242х918х1100
Напряжение в системе электрооборудования, В 400
Пусковое устройство Электрический стартер 24 В
Габаритные размеры, вес
Вес, кг 790
Длина, мм 745
Дополнительно
Удельный расход масла на угар, г/кВт-ч 0,2
Минимальная мощность работы, % 10
Объем системы смазки, л 15.5
Удельный расход топлива, нм³/кВт-ч 0,24
Класс изоляции H
Наброс нагрузки за 2 сек., % 80
Топливная система газовая линия
Номинальный коэффициент мощности 0.8
Ресурс до кап. ремонта, м.ч. 40 000
Масса, кг 440
Зарядный генератор Переменного тока
Расположение цилиндров рядный
КПД, % 44
Род тока, Гц. переменный
Тип системы охлаждения Жидкостная
Скорость вращения, об/мин 1500
Сервисное обслуживание
Стоимость фильтров 4500

Сформировать коммерческое предложение:

Отправляя свои данные вы соглашаетесь с Политикой конфиденциальности

Типовые требования к помещению для генераторной установки


Помещение для установки ГПУ должно быть отапливаемым, температура внутри не должна опускаться ниже +5°С. В помещении должны быть обеспечены меры противопожарной безопасности, электробезопасности и меры по соблюдению санитарных норм. Для укладки силовых и коммутационных кабелей в полу должны быть предусмотрены кабельные каналы. Для ввода кабелей в помещение электрощитовой должны быть выполнены отверстия в соответствии с диаметром кабелей и требованиями ПУЭ по прокладке силовых кабельных линий.
Если в комплект поставки не входит автоматы защиты для подключения ГПУ (панели управления и щита коммутации нагрузки ГПУ) должен быть установлен распределительный щит с входным и выходным защитными автоматами.

Размер дверного проема должен соответствовать габаритам генераторной установки, если не соответствует, стоит предусмотреть строительные работы, если это возможно.

 Компоновка помещения должна обеспечить беспрепятственное размещение оборудования.
Дизель-генератор необходимо размещать с учетом удобства эксплуатации и ремонта. При этом следует соблюдать следующие минимальные расстояния от выступающих частей корпуса агрегата до ограждающих элементов зданий.
— от переднего торца дизеля мощностью: до 500 кВт — 1 м, свыше 500 кВт -2 м;
— от торца генератора — 1,2 м (уточняется в проекте с учетом выема ротора);
— между дизель-генераторами и от стены до агрегата со стороны обслуживания — 1,5 м;
— от стены до необслуживаемой стороны агрегата — 1 м.
Допускается местное сужение проходов обслуживания газового генератора до 1 м на участке длиной не более 1 м. Следует учесть радиус открытия дверей технического обслуживания ГПУ установленный в кожухе.

Следует предусмотреть пополнение запасов топлива, замена масла и охлаждающей жидкости.

Фундамент под ГПУ


          При установке ГПУ в помещениях необходимо учитывать требования соответствующих строительных правил. Конструкции зданий должны позволять выдерживать нагрузку, соответствующую весу фундамента, оборудования, дополнительных аксессуаров и максимального запаса топлива. При существовании опасности проникновения воды в помещение эксплуатации ГПУ (например, при установке агрегата в котельной) подушка фундамента должна быть приподнята над уровнем пола.

        Идеальным фундаментом является армированная железобетонная подушка. Она обеспечивает жесткую опору, предотвращает проседание агрегата и распространение вибраций. Длина и ширина фундамента должны соответствовать габаритным размерам ГПУ, а глубина должна быть не менее 150-200 мм. Поверхность земли или пола под ним должна быть правильно подготовлена и иметь структуру, способную выдержать вес фундамента с агрегатом. Общее правило: масса бетонной подушки — примерно в 1,5 — 2 раза больше массы ГПУ.
        Крепление производится с помощью анкерных болтов через установочные отверстия основания ГПУ.

        Специальных требований для установки контейнера с ГПУ, нет. Площадка под контейнер с ГПУ должна обеспечивать горизонтальное положение весь срок эксплуатации. Если такой уверенности нет, необходимо провести работы по укреплению площадки. Поверхность площадки для установки ГПУ должна быть ровной и горизонтальной. Наличие неровностей приведет к деформированию рамы

Вентиляция помещения


Тепловой двигатель производит некоторое количество тепла, которое должно быть выведено за пределы помещения, что необходимо для обеспечения правильной работы установки.
Высвобождение тепловой энергии происходит в следующих случаях:
— при охлаждении цилиндров;
— при тепловом излучении блока двигателя и выхлопной трубы;
— при охлаждении генератора переменного тока.

Исходя из этого, возникает необходимость в оборудовании помещения входным и выходным вентиляционными окнами, приспособленными к условиям эксплуатации генератора и системы охлаждения.
Воздух в помещении, где установлен генератор, должен перемещаться в направлении от генератора переменного тока к двигателю и радиатору.

             При недостаточной вентиляции температура в помещении будет расти, что повлечет за собой потерю мощности двигателя вплоть до полной остановки генераторного агрегата (в некоторых случаях необходимо предусмотреть дополнительную вентиляцию).
Площадь проема для удаления воздуха соответствует площади решетки радиатора ГПУ (……м2). Площадь проема для притока в 2 раза больше площади решетки радиатора.
Входное и выходное вентиляционные окна не должны располагаться в непосредственной близости друг от друга. Но если нет возможности сделать проем для входного вентиляционного окна со стороны генератора. Отвод горячего воздуха от генератора за пределы помещения следует оградить коробом.

ГПУ в кожухе: глушитель встроен под кожухом двигателя. Решетка радиатора охлаждения и выхлопной тракт сверху.

          Отвод горячего воздуха от генератора за пределы помещения производится по специальной металлической трубе (поставляемой на заказ), которая крепится под крышкой двигателя и выходит к окну в стене соответствующего размера.

             От проникновения посторонних предметов и веществ воздухоотвод защищают металлической решеткой и от воды, металлическим козырьком. Щели между стеной и радиатором заделываются строительной пеной. Труба отвода сгоревших газов проходит через вывод горячего воздуха и металлическую решетку. Если необходимо удлинить ранее установленный трубопровод, то его надо подвесить соответствующим образом и установить между ним и глушителем (или двигателем) компенсатор линейного удлинения.
              Ни при каких обстоятельствах нельзя допустить, чтобы трубы проходили поверх двигателя или глушителя. Трубопровод для удаления выхлопных газов должен иметь неподвижное крепление при проходе через стены или перегородки.

Жалюзи


        Проемы для притока и удаления воздуха должны быть защищены от дождя и снега (козырьки, жалюзи и т.п.).
Как правило, при инсталляции ГПУ в отапливаемых помещениях вентиляционные отверстия оборудуются автоматическими термоизолированными жалюзи с электроприводом.
         При запуске ГПУ открываются впускные жалюзи и выпускные жалюзи, при повышении температуры внутри помещения выше +25°С открываются дополнительные жалюзи. Если ГПУ будет эксплуатироваться в условиях крайнего севера или в зимнее время, то предусмотрите рециркуляционные жалюзи на выпускном коробе радиатора. Рециркуляционные жалюзи предназначены, для поддержания оптимальной температуры +20°С в помещении или контейнере для работы ГПУ.
         При запуске ГПУ открываются впускные и рециркуляционные жалюзи и тем самым предотвращают удаление теплого воздуха от радиатора из помещения. При достижении температуры рециркуляционные жалюзи закрываются и открываются выпускные жалюзи радиатора.
Обычно используется электропривод переменного тока, хотя возможны варианты с электроприводом постоянного тока.

Шумоизоляция помещения для ГПУ


Если этот фактор учитывался при проектировании помещения, то соотношение стоимости и качества звукоизоляции помещения будет оптимальным. Если же пользователь генераторной установки предполагает использовать неприспособленное помещение, то организация звукоизоляции будет более трудоемким и дорогостоящим делом. Существует два типа звуковой изоляции помещения.
Изоляция от проникновения звука:
Препятствует проникновению шума через стены. В этом случае основную роль играет толщина стен.


Поглощение звука:
Используются специальные материалы, поглощающие звуковую энергию. Данный метод применяется на вентиляционных отверстиях. Из-за этого приходится увеличивать входное и выходное воздушные отверстия. Внутренние перегородки в помещении также могут покрываться звукопоглощающим материалом, чтобы понизить уровень шума в зале и, соответственно, выход звука сквозь стены, через вентиляционные отверстия и дверь.
Уровень звукового давления, производимого ГПУ в открытом исполнении, составляет 100-108 дБ (А) на расстоянии 1м. Ниже приведена степень эффективности различных способов снижения уровня шума:

— Бетонные стены 30-45 дБ (А)

— Звукоуловители на вентиляционных отверстиях 30-50 дБ (А)

— Дверь со звукоизоляционным покрытием 15-43 дБ (А)

— Глушитель системы выпуска отработавших газов 9-32 дБ (А)

— Звукоизолирующий кожух 20 дБ (А)

— Звукоизоляция стен помещения 10 дБ (А)

Удаление от источника шума: на практике снижение уровня шума составляет 3 дБ (А) при удвоении расстояния (Пример: 85 дБ (А) на расстоянии 1 м — 79 дБ (А) на расстоянии 4 м).

Система удаления отработанных газов

Отвод отработанных газов двигателя должен осуществляться наружу через правильно спроектированную выпускную систему (в комплект поставки не входит), которая не создавала бы излишнего противодавления на двигатель.
При установке газоотводной трубы необходимо учесть ряд условий, таких как результирующие потери мощности, изоляция, подвеска, уровень шума, загрязнение и т.д.
Размещение выхлопной магистрали должно обеспечивать защиту от попадания на его поверхность капель ГСМ и любых других горючих предметов.
Отвод газов производить в хорошо проветриваемое место в соответствии с требованиями местных санитарных служб.
Выход отводящей трубы необходимо защитить от попадания атмосферной влаги. Основные составляющие системы по удалению отработанных газов.

Трубы

Рекомендуется использовать трубы без сварных швов. Возможно использование труб из прокатного листа из-за их весовых характеристик. В любом случае нельзя допускать наличия швов внутри трубы, чтобы не повышать сопротивление.

Вывод должен осуществляться только с использованием труб с толщиной стенки не менее 1,5 мм.

Использование жестяных коробов или гофрокороба для монтажа газовыхлопа недопустимо. Горячие участки отводящего трубопровода необходимо защитить от возможного прикосновения.

Следует помнить, что чем более извилистая выхлопная труба, тем больше мощности теряется и, следовательно, тем больше диаметр труб необходимо использовать, что, в свою очередь, утяжеляет конструкцию и влечет за собой удорожание опор и глушителей. Радиус изгиба угловых фитингов должен равняться минимум 2D. Лучше, если колено будет состоять из одного элемента. Если колено выполнено из сварного листа, убедитесь, чтобы угловое соединение в 90° состояло, как минимум, из трех секций. Диаметр трубы необходимой для монтажа станции при длине трассы до 50м должен быть не менее диаметра выхлопной трубы ГПУ.


Воронка удаления конденсата и дождевой воды

Устанавливается в нижней части системы для защиты глушителя и двигателя, а также в местах горизонтального/вертикального изменения траектории трубопровода.

Защита ГПУ от атмосферы влаги или снега, также может обеспечиваться клапаном, уклоном выпускного участка трубы или внешний конец трубы обрезать под углом 60° к горизонтали. Если здание оборудовано системой детектирования дыма, выпускное отверстие следует разместить так, чтобы оно не мешало работе дымовой тревоги.

Глушитель


Так как глушители большие и тяжелые, учитывайте их размеры и вес, когда планируете выпускную систему. Глушитель должен иметь соответствующую опору, так чтобы его вес не был приложен к выпускному коллектору двигателя или турбокомпрессору.

Следует использовать тепловой компенсатор или гибкую вставку между коллектором и первого зафиксированного участка выхлопной системой выхлопных трубопроводов, чтобы предотвратить передачу вибрации двигателя трубопроводу и зданию, а также изолировать двигатель и трубопровод от сил, возникающих вследствие температурного расширения, перемещения или веса трубопровода.

Вес выхлопного трубопровода не должен оказывать давления на изображенный элемент. Его необходимо устанавливать ровно, чтобы не допустить разрыва.
Глушитель должен вписываться в доступное пространство, не требуя дополнительных изгибов выпускного трубопровода, которые могут вызвать высокое противодавление на выпуске.
Глушитель с боковым впуском можно установить горизонтально над двигателем, что не потребует большого пространства по высоте помещения.

Глушитель можно расположить близко к двигателю, и выпускной трубопровод будет идти от глушителя наружу; или его можно расположить снаружи на стене или крыше.

Расположение глушителя поблизости от двигателя позволяет лучшее общее ослабление шума благодаря минимальному объему трубопровода, ведущего к глушителю.

Обслуживание и слив глушителя, очевидно, будет более удобно осуществлять в помещении. Это самое распространенное расположение глушителя.  Если глушители или части выпускного трубопровода, находятся в пределах досягаемости персонала, следует защитить ограждением или изоляцией. Изоляция не только защищает персонал, но и снижает излучение тепла в помещение, а также понижает шум выпускной системы.

Необходимость в изоляции высвобождаемого в помещении тепла (создающего помехи в работе системы охлаждения) также может возникнуть при использовании определенных типов систем газоудаления или из соображений техники безопасности. Если на системе газоудаления применена термоизоляция, то температура на поверхности не должна превышать 70°С. Изоляция делается из минерального волокна (не содержащего асбест).

Из эстетических соображений и с целью повышения теплоизоляционных свойств она может быть покрыта алюминиевой оболочкой. Минимальная толщина стекловолокна составляет 50 мм. Однако, установка глушителя снаружи имеет то преимущество, что глушитель не нужно изолировать (хотя его следует обнести защитным экраном). Работы по изолированию трубопровода внутри помещения проще, когда глушитель находится снаружи, а в последствии изоляция будет способствовать ослаблению шума.

Заземление. Кабель и соединения


Заземление

Заземление всех металлических конструкций осуществляется через общую «землю». Во время сборки ГПУ на заводе заземление всех агрегатов ГПУ: двигателя, генератора переменного тока и панели управления сводится к одной точке на раме ГПУ. При инсталляции ГПУ требуется подвести заземление к нижеперечисленным элементам:
— ГПУ
— Выносная панель управления (силовой модуль) (если есть)
— Топливные баки и топливные магистрали
— Кабельные каналы и их перекрытия


Кабель и соединения

ГПУ в открытом исполнении не требует прокладки кабеля между ГПУ и панелью управления (AMF). Следует предусмотреть прокладку сигнального кабеля между панелью управления и щитом автоматического ввода резерва (ATS). В случае ГПУ с отдельно монтируемой панелью управления, не следует удалять панель управления от ГПУ более 10 метров.
Силовые кабели: прокладываемые в коробе или, предназначенном для прокладки кабеля, кабельном канале.Силовые кабели выбираются термическим расчетом (мощность короткого замыкания превосходит номинальную мощность ГПУ не более чем в 3 раза), в соответствии с таблицей, приведенной ниже для длины кабелей 10 м, температуры окружающей среды 40°С, напряжения 380 В (3ф.)

Основные технические характеристики на примере:

Мощность, кВА

Сечение/Фаза, mm2

Автоматы защиты

10

4

4P 16A

10 (Mf)

10

2P 40A

15

6

4P 20A

15 (Mf)

16

2P 63A

20

6

4P 32A

20 (Mf)

35

2P 100A

30

10

4P 40A

30 (Mf)

10

2P 160A

50

16

4P 80A

65

35

3P 100A

90

50

3P 125A

110

70

3P 160A

150

95

3P 250A

230

150

3P 400A

275

185

3P 400A

350

185

3P 630A

400

240

3P 630A

450

300

3P 800A

500

3x120

3P 800A

560

400

3P 800A

650

2x240

3P 1250A

850

3x185

3P 1250A

1100

3x240

3P 1600A

1300

3x300

3P 1600A

1500

3x400

4P 2500A

1660

4x300

4P 2500A

2050

3x400

4P 3200A

2200

4x400

4P 3200A



*расчет сечений кабеля производился согласно таблицы 1.3.4 ПУЭ издание 6,7 (переработанное и дополненное с изменениями 2003г.) ГГЭН РФ, Москва 2000г.

Кабели и стартерная батарея: минимальное сечение кабеля составляет 70 мм2. Величина сечения изменяется в зависимости от мощности ГПУ и от расстояния между ГПУ и батареей (падение напряжения в цепи).

Кабели дистанционного управления: обычно эти кабели многожильные, их прокладка осуществляется подобно силовым кабелям в коробах или каналах. Минимальные значения этих кабелей даны для максимального расстояния между ГПУ и пультом управления в 4 м.
— Аварийная сигнализация 1,5 мм2
— Управление запуском 4 мм2
— Датчик напряжения стартерной батареи 4 мм2
— Электромагнитный клапан перекрытия топливоподачи 4 мм2
— Предпусковой подогрев двигателя 2,5 мм2

 Автоматика и вспомогательные устройства

       Вспомогательные устройства «горячего резерва»: управление данными устройствами не связано с работой ГПУ, но при установке соответствующего устройства обеспечивает следующие функции:

— Предпусковой подогрев двигателя

— Заряд стартерной батареи

— Питание щита собственных нужд

Вспомогательные устройства, обеспечивающие функционирование ГПУ, которые активизируются при запуске:

— Система вентиляции помещения

— Насос автоматической подкачки топлива

 Комплекс работ по вводу в эксплуатацию ГПУ



     Строительно-монтажные работы

— Строительство помещения для ГПУ или переделка в соответствии с проектом уже существующего помещения.

— Устройство фундамента под ГПУ (отдельно стоящий, изолированный от несущих конструкций здания) или устройство площадки под контейнерную ГПУ.

— Монтаж ГПУ на фундамент.

— Устройство проемов под жалюзи и выхлопной трубопровод.

— Монтаж вспомогательного оборудования (впускные и выпускные жалюзи, глушитель газовыхлопа, дополнительный бак).

— Изготовление и монтаж выхлопного трубопровода и трубопровода обвязки дополнительного бака (если есть).

— Испытание и сдача заказчику работ.


     Электромонтажные работы

— Монтаж шкафа AВР, защитных автоматических выключателей, ручных переключателей, электроприводов жалюзи.

— Подготовка подключения AВР к сети

— устройство силового кабеля с постановкой наконечников, сборка схемы подключения (без подключения к сети). Маркировка кабеля.

— Подключение ГПУ к шкафу AВР силового и контрольного кабеля (в каналах, коробах, воздушные линии или траншеях в зависимости от проекта) с установкой наконечников, в случае необходимости. Маркировка кабеля.

— Подключение электроприводов жалюзи к ГПУ, устройство кабеля в коробах, по лоткам, в кабельных каналах — в зависимости от проекта. Маркировка кабеля.

— Устройство контура заземления или подключение ГПУ к существующему контуру заземления.

— Проведение испытаний кабельных линии и контура заземления и сдача работ заказчику и заинтересованным организациям.


     Пуско-наладочные работы

— Контроль соответствия выполненных работ проекту. Контроль сдаточной документации.

— Проверка правильности электрических соединений, прозвонка при необходимости.

— Контроль заправки ГПУ рабочими жидкостями (масло, тосол, газовое топливо, электролит в аккумуляторных батареях).

— Подключение ГПУ к сети.

— Проведение проверок в соответствии с ПУЭ, требованиями завода — изготовителя.

— Проведение испытания ГПУ на всех режимах со снятием характеристик (регулировка выходных характеристик в случае необходимости).

— Сдача работ заказчику с оформлением актов ввода в эксплуатацию.

— Передача инструкций по эксплуатации оборудования Заказчику.



   Вспомогательные устройства «горячего резерва»: управление данными устройствами не связано с работой ГПУ, но при установке соответствующего устройства обеспечивает следующие функции:

— Предпусковой подогрев двигателя

— Заряд стартерной батареи

— Питание щита собственных нужд

Вспомогательные устройства, обеспечивающие функционирование ГПУ, которые активизируются при запуске:

— Система вентиляции помещения

— Насос автоматической подкачки топлива



 Комплекс работ по вводу в эксплуатацию ГПУ



     Строительно-монтажные работы

— Строительство помещения для ГПУ или переделка в соответствии с проектом уже существующего помещения.

— Устройство фундамента под ГПУ (отдельно стоящий, изолированный от несущих конструкций здания) или устройство площадки под контейнерную ГПУ.

— Монтаж ГПУ на фундамент.

— Устройство проемов под жалюзи и выхлопной трубопровод.

— Монтаж вспомогательного оборудования (впускные и выпускные жалюзи, глушитель газовыхлопа, дополнительный бак).

— Изготовление и монтаж выхлопного трубопровода и трубопровода обвязки дополнительного бака (если есть).

— Испытание и сдача заказчику работ.


     Электромонтажные работы

— Монтаж шкафа AВР, защитных автоматических выключателей, ручных переключателей, электроприводов жалюзи.

— Подготовка подключения AВР к сети

— устройство силового кабеля с постановкой наконечников, сборка схемы подключения (без подключения к сети). Маркировка кабеля.

— Подключение ГПУ к шкафу AВР силового и контрольного кабеля (в каналах, коробах, воздушные линии или траншеях в зависимости от проекта) с установкой наконечников, в случае необходимости. Маркировка кабеля.

— Подключение электроприводов жалюзи к ГПУ, устройство кабеля в коробах, по лоткам, в кабельных каналах — в зависимости от проекта. Маркировка кабеля.

— Устройство контура заземления или подключение ГПУ к существующему контуру заземления.

— Проведение испытаний кабельных линии и контура заземления и сдача работ заказчику и заинтересованным организациям.


     Пуско-наладочные работы

— Контроль соответствия выполненных работ проекту. Контроль сдаточной документации.

— Проверка правильности электрических соединений, прозвонка при необходимости.

— Контроль заправки ГПУ рабочими жидкостями (масло, тосол, газовое топливо, электролит в аккумуляторных батареях).

— Подключение ГПУ к сети.

— Проведение проверок в соответствии с ПУЭ, требованиями завода — изготовителя.

— Проведение испытания ГПУ на всех режимах со снятием характеристик (регулировка выходных характеристик в случае необходимости).

— Сдача работ заказчику с оформлением актов ввода в эксплуатацию.

— Передача инструкций по эксплуатации оборудования Заказчику.

WhatsApp
